通风天窗的选用注意事项

屋顶通风天窗在形状上分为薄型通风天窗和流线型通风天窗（也称弧线型通风天窗），两种范例的通风天窗都可以依据喉口大小做成差别尺寸。哪么在选用屋顶通风天窗时有哪些必要注意事项，这两种范例的通风天窗又有什么特点呢？

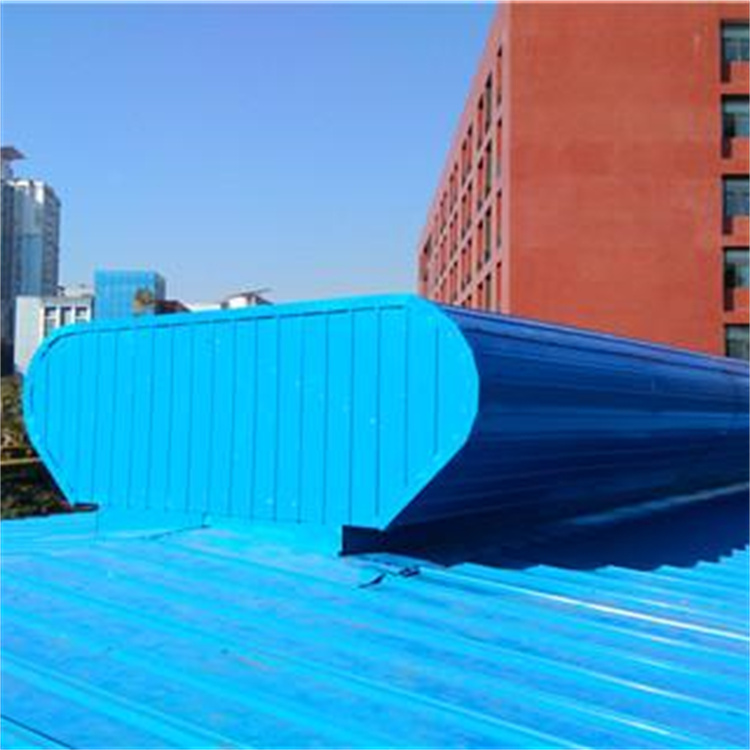

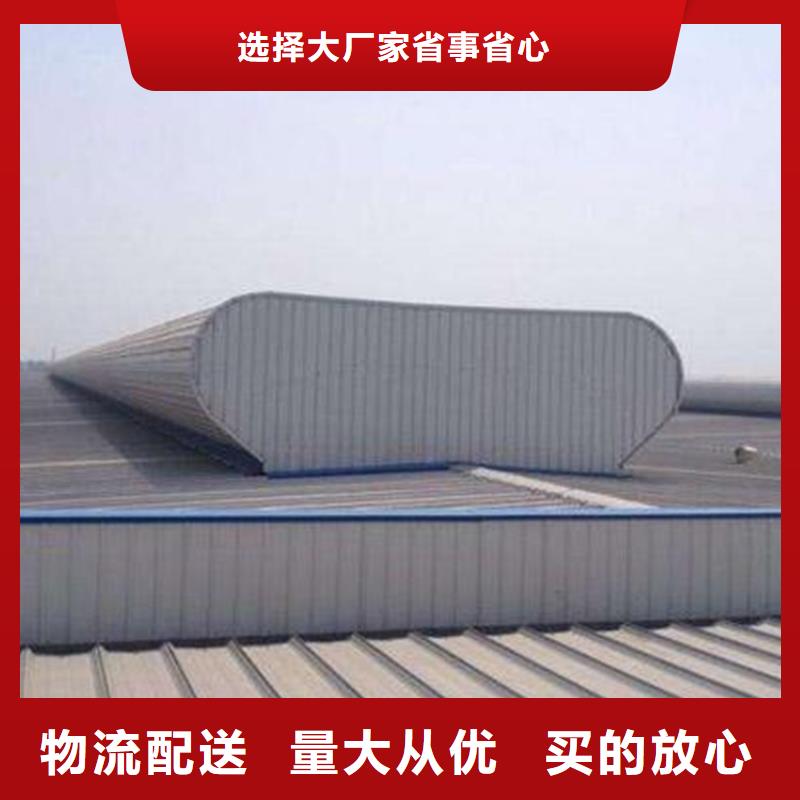

线型通风天窗

1、流线型通风天窗可用过屋脊和坡面，通风量大，团体计划为流线圆弧型，如果既包管了通风器本体强度，也有用的减轻了通风器本体所蒙受的风压。

2、其特点是使用通风天窗本体高度和流线形状形成的大容积，

3、设置导流板（同时也可以作为启闭阀板）引导室内高热发生的热氛围，对通风器形成自下向上的助力，引导聚热氛围向上排挤；

4、任何偏向的风越过通风器顶部一定对出风口形成的吸力，进步通风器的上拔速率。

二、薄型通风天窗

1、薄型通风天窗其特点是高度相对不高，自重轻，抗风本领强，常应用于沿海大概高海拔等地域。

2、由于其高度低，布局耗钢量天然也同样低落，可以低落总投入，不少业主综合项目投入时会有思量。

3、薄型通风天窗凭据差别布局方法，可引导室内气流斜向上活动，进行通风。

1.侧开型电动采光排烟天窗适用于工业厂房的纵向天窗，是配合6米开间的钢天窗架使用的窗型；

2.天窗长度与钢天窗架长度一致，以6M为单元，洞口高度有1200、1500、1800、2400和3000mm五种

3.侧开型电动排烟天窗适用于需要经常开启通风的建筑，其 的开启角度为60度。

4.外形美观，视觉性强，采光性能好，安装施工方便，制作简单，适用于一些中等的工业与公共建筑

电动采光排烟天窗采光材料可选择聚碳酸酯采光板、玻璃纤维聚酯采光板等。再选用材光材料时注明采光材料；

1.侧开型电动采光排烟天窗适用于工业厂房的纵向天窗，是配合6米开间的钢天窗架使用的窗型；

2.天窗长度与钢天窗架长度一致，以6M为单元，洞口高度有1200、1500、1800、2400和3000mm五种

3.侧开型电动排烟天窗适用于需要经常开启通风的建筑，其 的开启角度为60度。

4.外形美观，视觉性强，采光性能好，安装施工方便，制作简单，适用于一些中等的工业与公共建筑

电动采光排烟天窗采光材料可选择聚碳酸酯采光板、玻璃纤维聚酯采光板等。再选用材光材料时注明采光材料；

1.1侧开式圆拱型电动采光排烟天窗适用于平时需要经常开启通风，并有采光要求的建筑。滑动式和上开式圆拱型电动采光排烟天窗适用于平时以采光为主，必要时才开启的建筑。

1.2圆拱型电动采光排烟天窗顶部为圆拱形，夏季有利于排水，冬季不易积雪。

1.3天窗可为任意长度，一般不小于12000。

2天窗窗型

2.1天窗按开启方式可分为侧开式、滑动式和上开式三种

2.1.1侧开式天窗整体骨架由彩色钢板聚氨酯发泡专用型材构成。天窗开启机构设置在天窗两侧面，一套开启机构一般可开启长度12000m。天窗。天窗向两侧面开启，开启角度为30°～60°。

2.1.2滑动式天窗整体骨架由专用断桥隔热铝型树构成。天窗开启机构设置在天窗中间，一套开启机构一般可开启长度12000m。天窗。天窗开启扇向一侧滑动开启，开启后开启扇处洞口通风面积不小于开启扇的90%。

2.1.3上开式天窗整体骨架结构由矩形钢管和铝合金型材结合构成、天窗开启机构设置在天窗中间，一套天窗开启机构可开启长度1200m天窗。天窗开启扇向上开启，开启角度一般为30%～45。°

3.设计选用

.圆拱型（侧开式）电动采光排烟天窗采光材料可选择聚碳酸酯采光板、玻璃纤维聚酯采光板等。再选用材光材料时注明采光材料；

1.适用范围

1.1三角型电动采光排烟天窗适用于以采光为主、通风为辅的建筑。

1.2天窗完全开启时，排烟量 ， 开启角度为60°。

1.3三角型电动采光排烟天窗窗体上面与安装面成30°角夏季有利于排水，冬季不积雪。

2.天窗窗型

天窗可分为单体式、连体式两种，其中连体式为若干个单体式的组合。

3.连体式天窗的组合方式

3.1当采用连体式时，应在建筑设计的屋面平面图上画出天窗的位置，并绘制组合示意图（见下图），在天窗编号时，可在代号后加n。

3.2 n为天窗洞口长度模数1500、2000的倍数，天窗长度按实际洞口长度标注。其他规格的窗型，可根据具体尺寸由上海起资通风设备有限公司技术设计制作。

4.2当选用连体式天窗时,可根据洞口的尺寸,在单体式选用表中选择合适尺寸的单体进行组合.

4.3选用示例:普通控制方式连体式三角型天窗,洞口宽度1000mmm，洞口长度15000mmm，标注为：C1nt-10150。
