| 产品参数 | |
|---|---|
| 产品价格 | 批发/个 |
| 发货期限 | 当天 |
| 供货总量 | 66 |
| 运费说明 | 电联 |

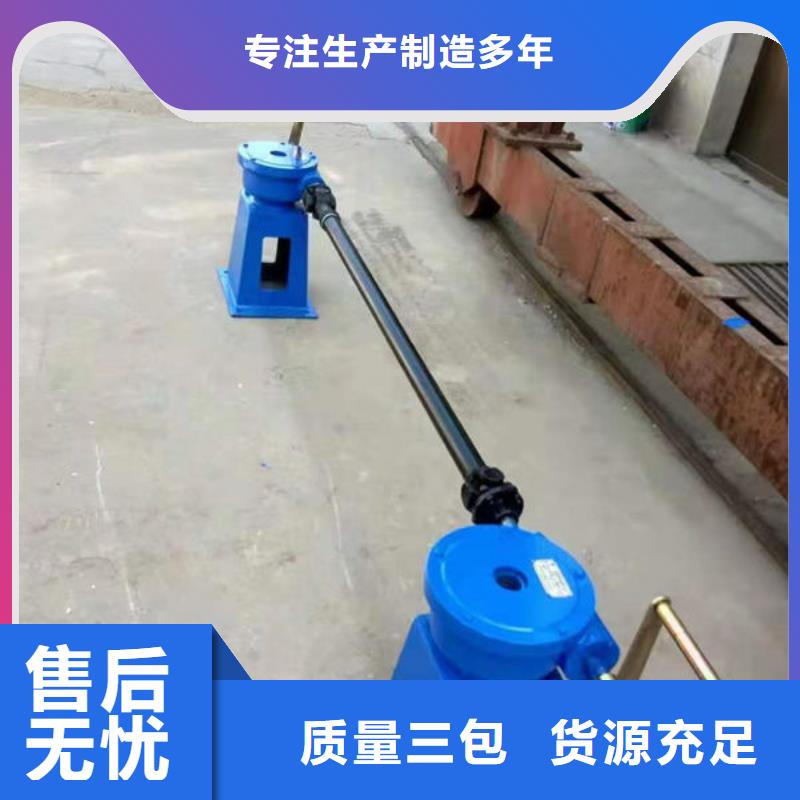

| 螺杆式启闭机 | 0.5-60 |
| 手摇启闭机 | 2-60 |

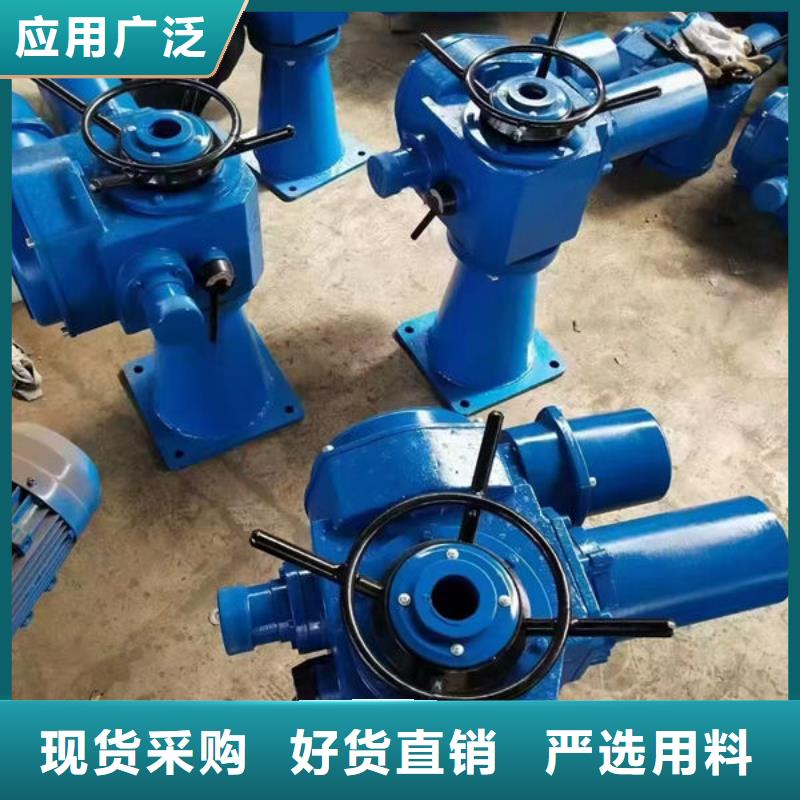

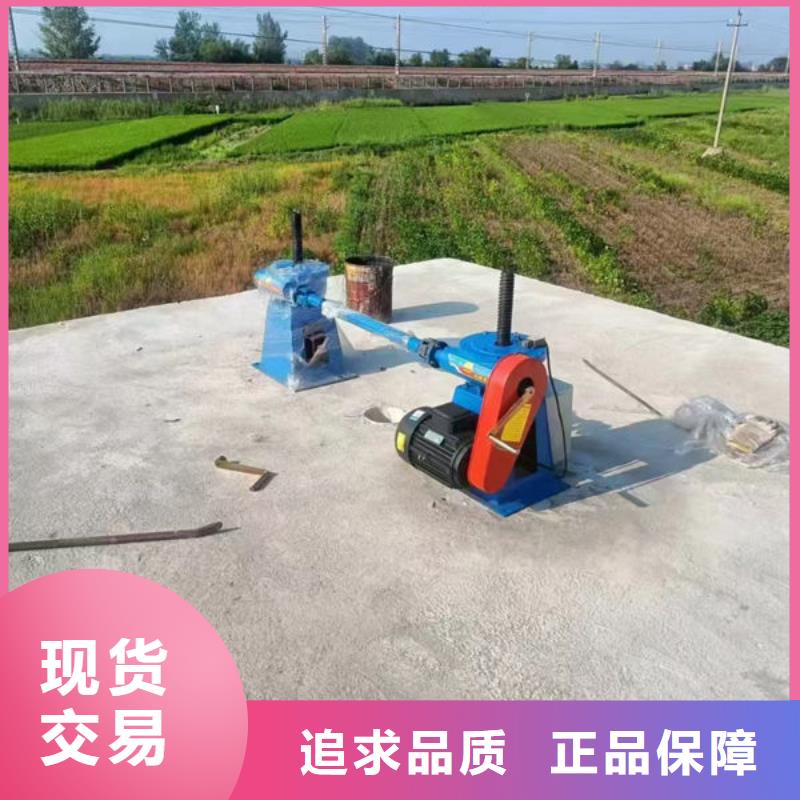

| 手电两用启闭机 | 2-60 |
| 范围 | 螺杆式启闭机手动启闭机供应范围覆盖黑龙江省 齐齐哈尔市 铁峰区、龙沙区、建华区、昂昂溪区、富拉尔基区、碾子山区、龙江县、依安县、泰来县、富裕县、克山县、克东县、拜泉县、讷河市等区域。 |
闸门、启闭机吊装施工方案 一、 工程概况 排水涵闸布置在东西侧堤上，具体位置1#围区西侧堤桩号W0+600；2#围区东侧堤桩号E0+400，分别通过北六滧、北八滧水闸外港汊排水，结构形式为单孔3m*2m的排水涵闸，由内河连接段、进水池、洞身、消力池、海漫、防冲槽等组成，闸室底板高程0.5m； 本工程金属结构安装主要包括：闸门安装、启闭机安装。闸门为铸铁闸门，尺寸3000mm*2000mm，总重约1.8T；启闭机启闭力为100KN。（详见附图一）。闸门、启闭机均按设计要求选取具有相关资质厂家定做，经检验合格后运至现场。 附图一：闸门结构设计图
二、闸门及启闭机安装程序及方法 1、安装前准备 闸槽混凝土凿毛，露出预埋的钢筋。 控制点线的测放，统一使用水工建筑使用的控制线，闸门安装基准线
有：闸孔中心线，底槛、门楣高程控制线。所有中心线、点、高程均用红油漆标注在可以引用且不易破坏的位置，采用清楚的标志并加以警示、保护。蓶鷙;晥9 ? 材料及工具：5t卷扬机1台、电焊机1台、测量仪器（全站仪、水准仪各1台） 人员准备：起重工1人、电焊工1人、劳力工10人、技术人员4人布 2、安装程序及方案 2.1闸门安装 2.1.1安装前，要首先检查竖框与横框之间、闸板与闸板之间（指多块闸板组合的闸门）的连接螺丝是否在运输装卸中引起松动，它们的接茬是否错牙，要调整成一个平面，检查闸板与闸槽的间隙， 2.1.2对所有的工作表面进行清理，门槽范围内影响闸门运行的外露物必须干净，并对埋件的终安装精度进行复测，作好记录并报监理人。 2.1.3闸门利用滚杠、卷扬机牵引由孔口至闸室内，再利用预埋锚钩，用滑轮组、卷扬机起吊闸门及支铰臂，下部用方木支垫，按设计要求定位安装。 2.1.4闸门安装焊缝的焊接，应尽量避免仰焊，难于避免时，必须由具备相应资格的合格焊工施焊。 2.2启闭机安装 3 2.2.1启闭机采用现场的起重设备进行吊装，按制造厂提供的图纸和技术说明书要求进行安装、调试和试运转。安装好的启闭机，其机械性能和电气设备等的各项性能符合施工图纸及制造厂技术说明的要求。 2.2.2将启闭机置于安装位置。把一个限位盘套在螺杆上，将螺杆从横梁的下部旋入启闭机，当螺杆从启闭机上方露出后，再套上限位盘。螺杆的下方与闸门连接。 2.2.3相关技术要求如下表所示： 序号 检测项目 允许偏差（mm）
1 机身纵横向中心线 ±2 2 高程
±5 3 螺杆垂直度
0.2% 4 机座与基础板接触间隙 ≤0.5 2.3、试验 闸门安装好后应做无负荷试运行检查，检查手摇部分转动是否灵活、平稳、无卡阻，手摇两用机构的电气锁闭装置是否可靠；转动机构运行平稳，升降方向无其他异常声音；
2、启闭机的安装（螺杆启闭机）
2.1与土建工程的配合
土建工程的配合与启闭机的安装非常重要，它直接影响到启闭机能否正常使用和启闭机使用中的灵活性。故在施工启闭机安装部位的土建工程时，要根据启闭机的设计要求和型号预留启闭机的螺栓孔，预留时，要使启闭机的吊点中心与闸门的吊耳中心一致。因为启闭机梁为双向受力构件，故在启闭机梁上预留螺栓孔要为通孔，以防在运行中闸门下压时将启闭机顶起来。
2.2启闭机的安装
2.3安装高度较小（H安≤6m）的启闭机的安装
安装高度在6m以下时，可直接将启闭机就位，用钢丝绳穿过丝母将丝杆从机体直吊起，用手摇动启闭机蜗杆将丝杆穿在启闭机内，调整好吊点中心后与闸门吊耳连接。在丝杆穿过丝母的过程中，为保证，一定要用手动，严禁用电动，以防造成不事故。
在广大用户的支持下，耀禹水利机械厂(铁峰区分公司)的【钢坝闸门】产品占有相当的市场份额。获得了用户的信任和赞誉。随着销售网络在各大城市的完善，我们售后服务的质量也相继提高，我们将以优质的【钢坝闸门】产品，完善的服务珍惜您对我们的信任。
